阿諾驕傲系列:電控噴油器閥體用成型鉸刀

來源：阿諾刀具瀏覽：- 發布日期：2017-12-15 09:27:28【大中小】

電控噴射器是柴油機燃油電子噴射技術中最關鍵、制造難度最大的零件之一。而電控噴油器中的核心零件閥體具有成型尺寸復雜、精度要求高與材料加工難度大等特點，目前國內能夠生產此類型產品的企業很少。在閥體的機械加工中，實現其成型鉸刀國產化一直以來都是客戶矢志追求的目標。多年以來沒有一家國內刀具企業能夠?qū)崿F(xiàn)閥體用成型鉸刀的國產化。

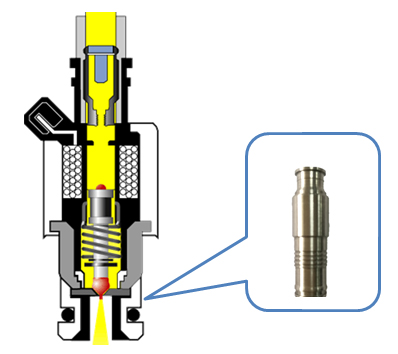

圖1電控噴油器

作為非標刀具專家，阿諾致力于通過技術服務解決客戶難題。針對客戶閥體孔的加工問題，阿諾在客戶的支持下，經過針對性地優化改進，其開發的閥體用成型鉸刀的加工質量與刀具壽命均超過了進口刀具，大大降低了刀具成本，縮短了交貨期?，F(xiàn)已實現批量供貨。

圖2閥體

零件基本信息

- 被加工材料：430FR（鐵素體高鉻不銹鋼）

- 硬度：HBS183

- 抗拉強度σb/MPa: 450~550

- 屈服強度σ0.2/MPa: 320~450

- 伸長率δ(％): ≥25.0

加工難點

- 積屑瘤現象嚴重

- 冷硬現象嚴重

- 孔表面質量一致性要求高

- 孔口成型尺寸復雜

- 刀具壽命非常高

圖3阿諾成型鉸刀

非標定制款

設計要點

- 材料：選用超耐磨硬質合金棒料

- 參數：特殊的螺旋角、前后角設計

- 刃口：精細的刃口強化處理

- 涂層：性能卓越的AHNO超F復合涂層

應用信息

機床型號	多軸專機
刀具規格	D6.365mm
工件材料	430FR
孔的形式	通孔
加工余量	0.08mm
冷卻條件	內冷+外冷
加工轉速	2800r/min
加工進給	0.18mm/r
加工壽命	30000件
加工效果	優于進口刀具
