阿諾高性能強制斷屑鉆頭

來源：阿諾刀具瀏覽：- 發布日期：2017-06-27 09:36:44【大中小】

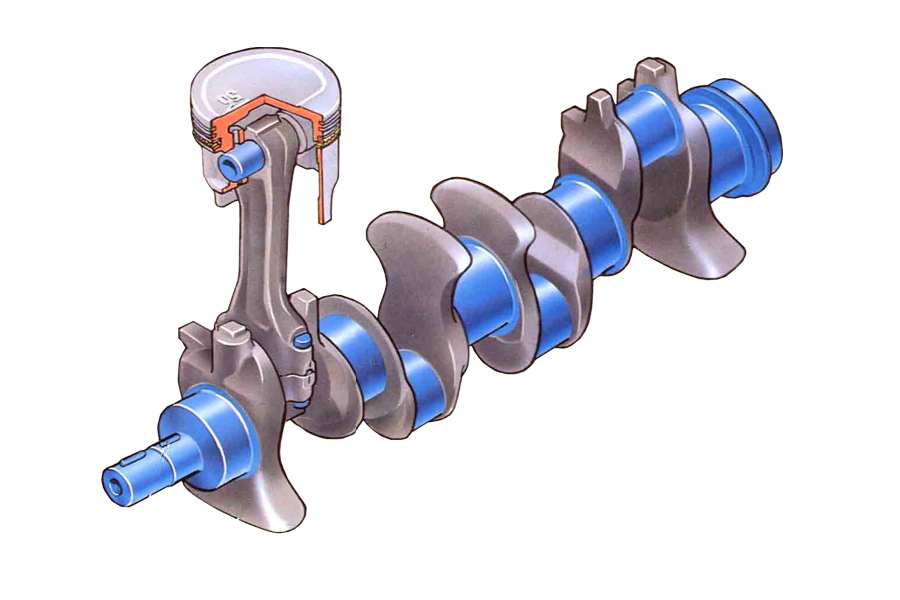

連桿-曲軸

曲軸是發動機的核心部件，裝上連桿后，可將活塞的往復直線運動轉變成旋轉運動。

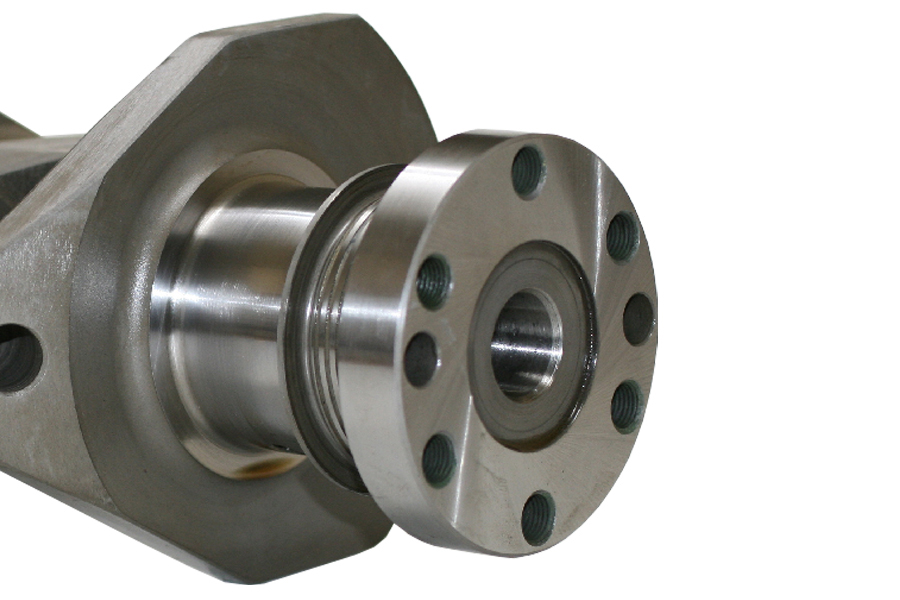

中心孔1

在曲軸加工中，由于工藝的需要，一般曲軸加工的前序會在大小頭端面打中心孔，用于定位。在主軸頸與連桿頸等一系列加工完成以后，再將中心孔擴大并加深至成品尺寸。這意味著該孔加工工序既要進行前半段的擴孔又要完成后半段的實心鉆削。在加工時，尤其是加工鋼曲軸時，不管是使用三刃擴孔鉆還是使用傳統鉆頭，都要面臨擴孔時的嚴重纏屑問題。在很多情況下都需要人工手動清除纏屑，大大增加了刀具壽命和生產效率的不確定性！

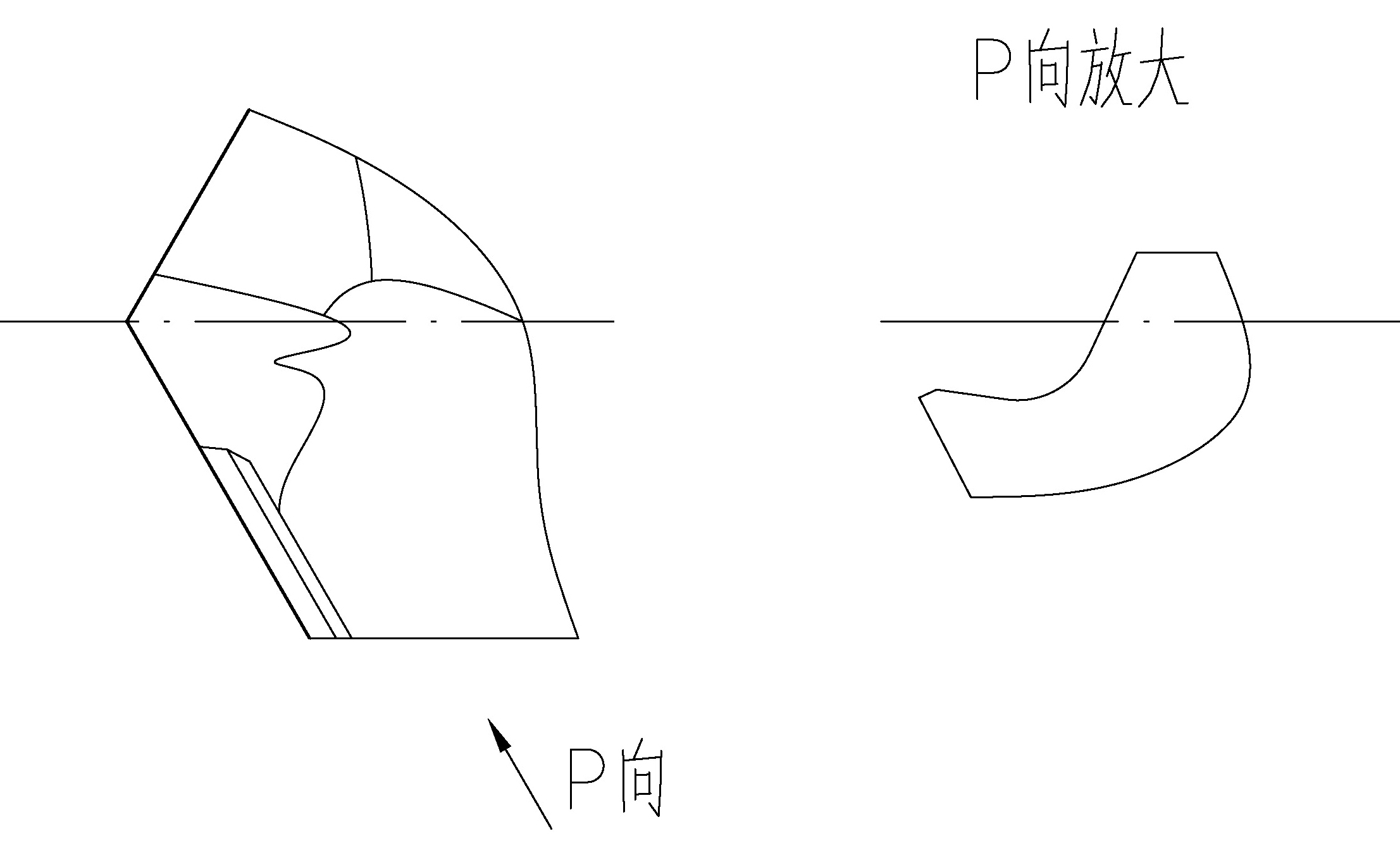

斷屑槽無黑框

強制斷屑槽型

針對上述先擴后鉆工序的嚴重纏屑問題，通過對阿諾自有專利“主動型斷屑鉆頭”（ZL 2010 1 0001577.6）的延伸利用，結合鋼曲軸材料強度高、韌性好、不易斷屑的特點，阿諾技術團隊設計了一款高性能強制斷屑鉆頭。如圖示的強制斷屑槽型，槽內多段圓弧及斜面過渡，精確控制鐵屑卷曲的曲率大小及排出方向。經過客戶現場驗證，在不損失加工效率及刀具壽命的前提下，完美解決了纏屑問題！

加工數據
