PVD(Physical Vapor Deposition物理氣相沉積)是在真空條件下,通過電弧使大面積固態靶材高度蒸發離化,在可控的方式下與通入的反應氣體結合,在產品表面形成1-10um的超硬薄膜,是表面處理領域的一項頂尖技術,該種膜層在真空密封的腔體內形成,所以沒有任何環境污染問題,是綠色環保的技術;PVD工藝溫度一般在500°以內,所以相比PVD涂層,有著更廣泛的應用,可以在大部分基材上成膜。
阿諾涂層采用目前最優化的磁場結構,這種最新的磁場結構,在大電流的情況下也能夠精確控制電弧的運動,最大限度的減少液滴,涂層質量更好,涂層表面更光滑。

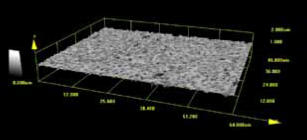

TiAlN 表面粗糙度
如果您對什么是PVD涂層技術還有疑問,歡迎聯系阿諾客服或致電0512-67067202,我們會為您提供更詳盡的解答。阿諾——20年德國技術累計,您身邊的刀具專家!
