在傳統的加工工藝中，在曲面上加工一個IT7級精度孔的一般步驟是：定心鉆點孔-鉆頭鉆底孔-（插孔刀插孔）-鉸刀鉸孔，有時候甚至還要加上一把擠光刀。有了高性能硬質合金鉆頭后，加工這類孔的加工步驟一般是分二步：硬質合金鉆頭鉆底孔-硬質合金鉸刀鉸孔，大大提高了加工效率！

但日益激烈的競爭，使制造業成本節約和效率提升的需求是無止境的。某專業加工汽車轉向節部件的公司，使用專用機床，加工精孔和裝配銷釘一次完成，加工工位只能裝一把刀。也就是說，一把刀就要一次加工完成，這把刀既要有鉆的功能又要有鉸的功能。

作為專業的非標刀具供應商，如何通過非標設計來提高加工效率、優化加工工藝是阿諾刀具的專長，我們理解并接受客戶這樣苛刻的加工要求，向傳統工藝發起了挑戰。

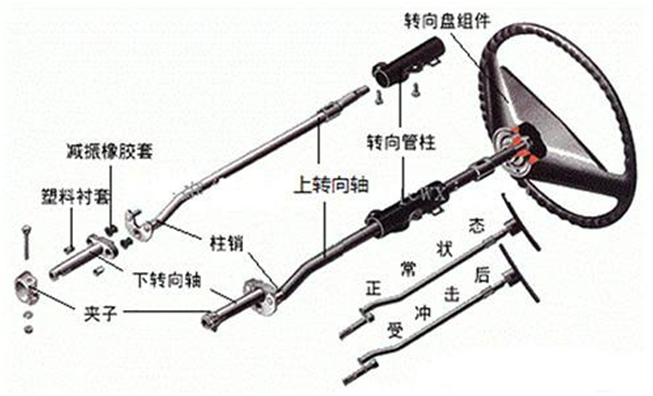

汽車轉向盤組件

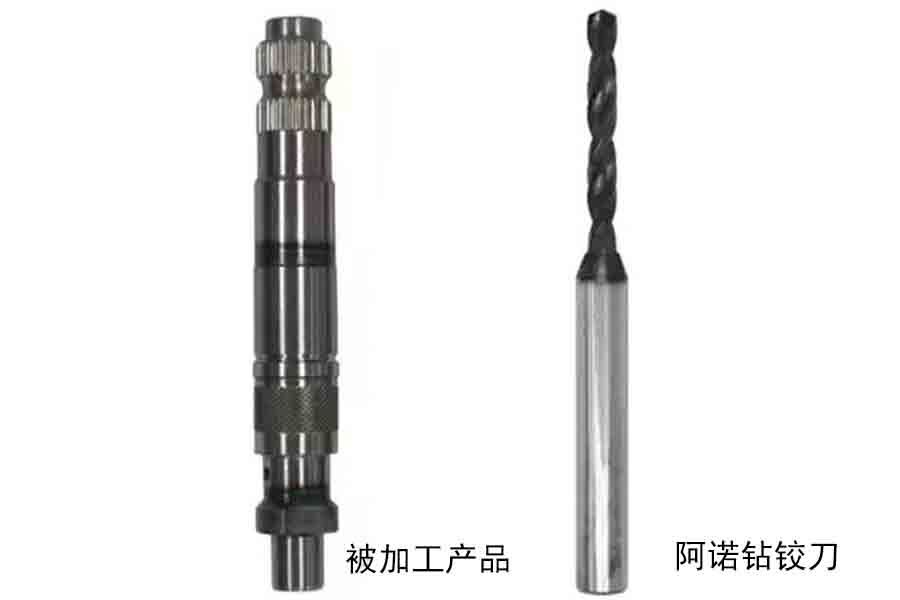

加工銷孔

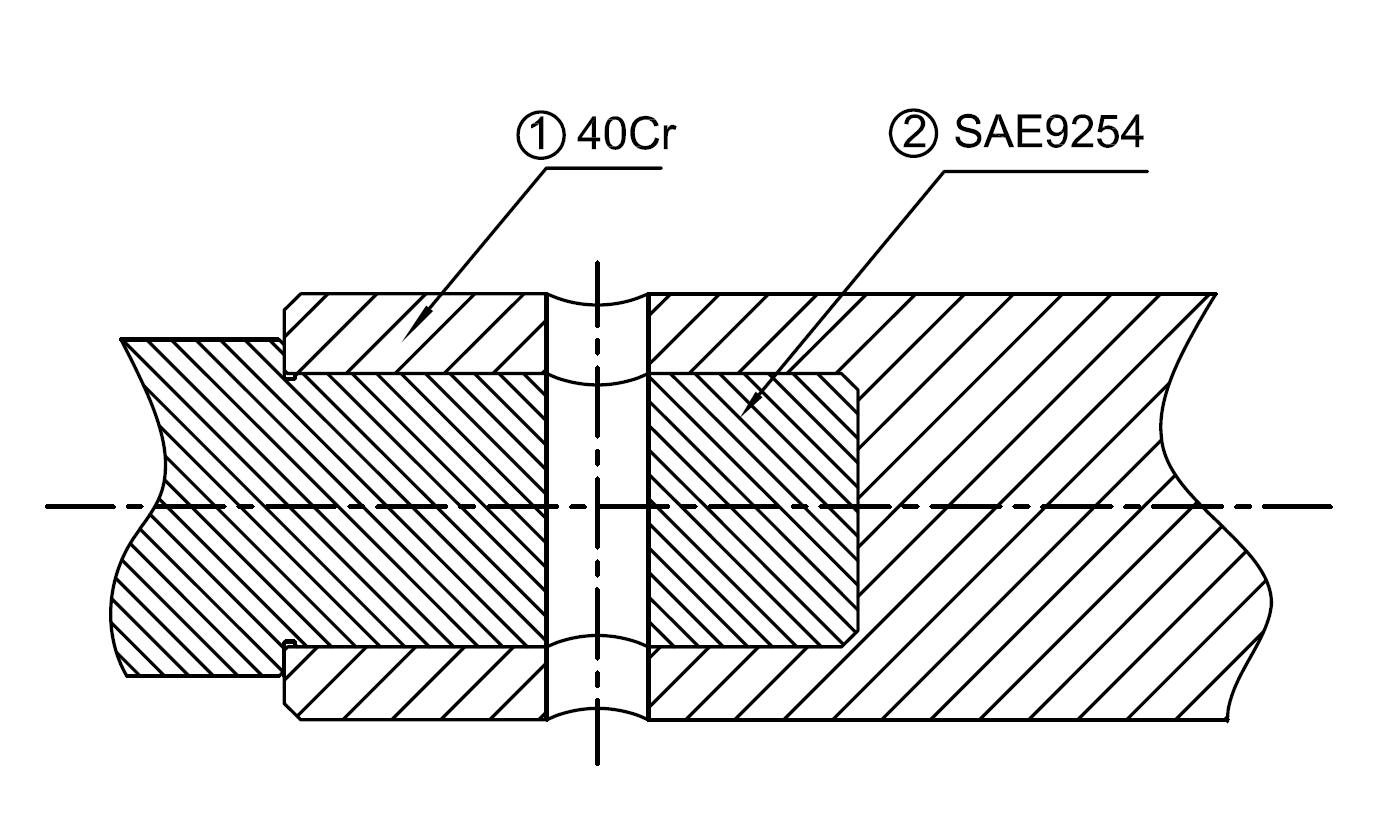

圖示是被加工產品，用于汽車轉向盤總成，它將轉向盤上的力矩和角度精確傳遞到轉向器中。它是由幾個部分組裝成的，我們要加工的是圓柱面上的銷孔。它的難點在于

-圓柱面上鉆孔，孔容易斜，導致垂直度不良；

-內外兩個零件的材料不同，給鉆頭的設計出了難題；

-最難的是要保證精度，通過壓力監測表測試壓力大小，不合格機床自動報警。

阿諾方案-采用特殊設計的鉆鉸刀

以鉆代鉸：避免零件二次裝夾，節省加工時間，提高加工效率。

以鉆代鉸：節約刀具成本，降低生產費用

經過同客戶一起努力，多次測試及批量驗證，阿諾的鉆鉸刀已經穩定達到預期加工效果和壽命，幫助客戶克服了這個瓶頸工序。

應用數據

	機床信息	專機
	冷卻情況	油霧外冷
	加工孔徑	3.455 mm
	加工深度	17 mm
	加工轉速	S4500 r/min
	每分鐘進給	F600 mm/min
	設定壽命	1300 件
